Q7.ローラチェーンの長さ精度はどれくらいなのですか?

JIS B1801では、呼びピッチ×リンク数を基準長さとし、その基準長さに対して、
■アタッチメント無しチェーン:0%〜0.15%
■アタッチメント付チェーン:-0.05%〜0.25%
の範囲となるよう規定されています。当社も特殊なチェーンを除き、この規格に準じています。

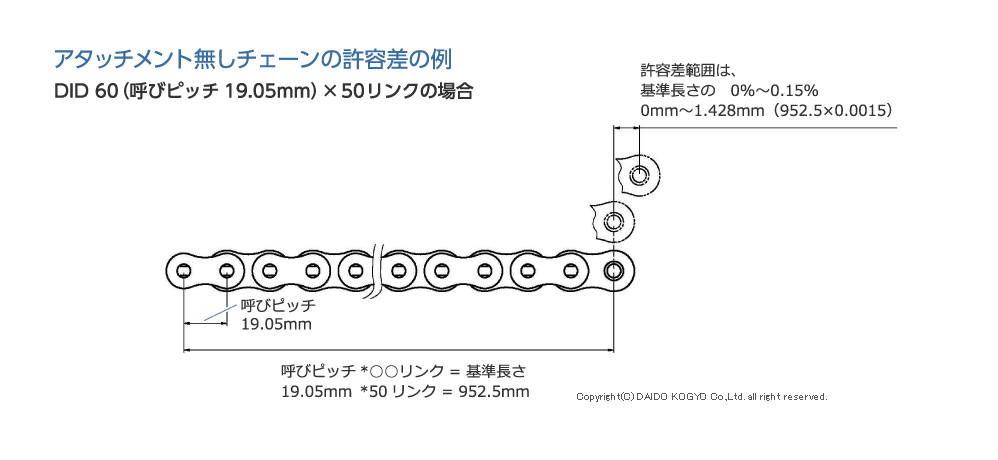

アタッチメント無しチェーンの許容差の例|DID 60(呼びピッチ19.05mm)×50リンクの場合|呼びピッチ19.05mm|呼びピッチ*○○リンク = 基準長さ|19.05mm *50リンク = 952.5mm|許容差範囲は、基準長さの0%〜0.15% 0mm〜1.428mm(952.5×0.0015)

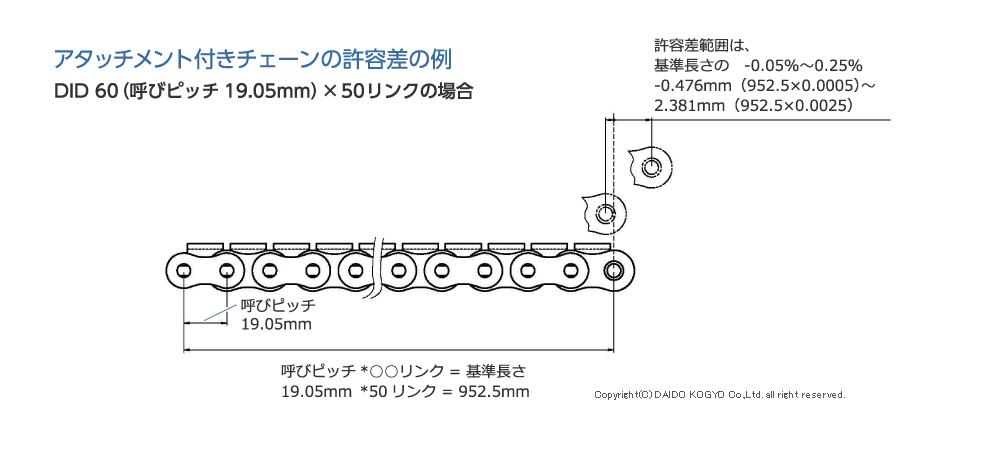

アタッチメント付きチェーンの許容差の例|DID 60(呼びピッチ19.05mm)×50リンクの場合|呼びピッチ19.05mm|呼びピッチ*○○リンク = 基準長さ|19.05mm *50リンク = 952.5mm|許容差範囲は、基準長さの -0.05%〜0.25% -0.476mm(952.5×0.0005)〜2.381mm(952.5×0.0025)
