Q1.ローラチェーンの構造を教えてください。

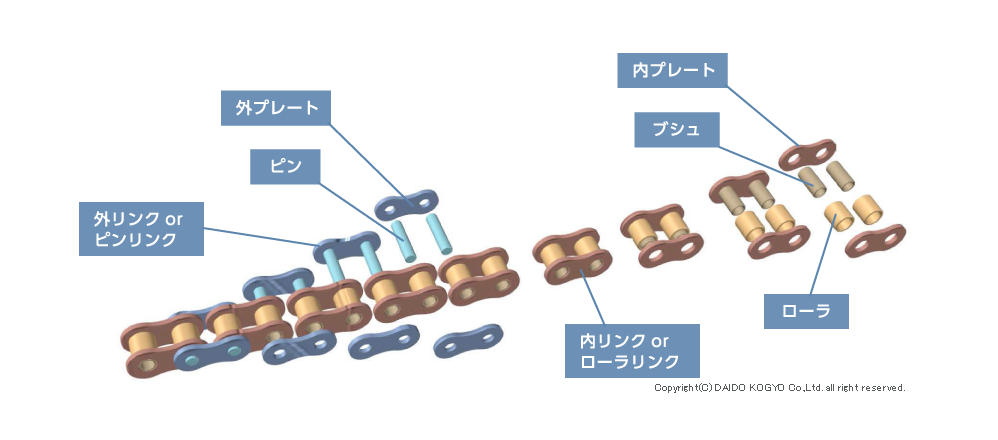

外プレート|外リンクorピンリンク|ピン|内プレート|内リンクorローラリンク|ブシュ|ローラ

内リンク(ローラリンク)は、内プレート2枚・ブシュ2個・ローラ2個を組み合わせたものです。ブシュは内プレートに圧入されています。
外リンク(ピンリンク)は、外プレート2枚・ピン2本を組み合わせたものです。ピンは外プレートに圧入されています。
内リンクを外リンクで連続的につなぎ合わせたものがローラチェーンとなります。
小形のチェーンでは、ローラのないもの・・・ ブシュチェーンもあります。
